Overvåker vannbalansen rundt Follobanen


Foto: Siri Elise Dybdal.

Storskalaprosjekter som Follobanen kan i byggeperioden påvirke mennesker, natur og miljø. Vi ble med Øistein Johansen fra NIBIO på overvåking av grunnvannsnivået for å sikre tett og sikker utbygging av Nordens lengste jernbanetunnel.

- Var det ikke her den var da? Sola skinner og vi er på tur inn i skogen et sted sørøst i Oslo. Øistein Johansen, prosjektleder for Follobanen ved Norsk institutt for bioøkonomi (NIBIO), er på leting etter en av de 165 måleboksene NIBIO har satt opp på oppdrag fra Jernbaneverket. Disse skal overvåke grunnvannsnivået mellom Oslo og Ski i forbindelse med Norges største samferdselsprosjekt – Follobanen. Han husker vanligvis hvor alle målestasjonene ligger, men nå får vi altså ikke øye på den for bare trær.

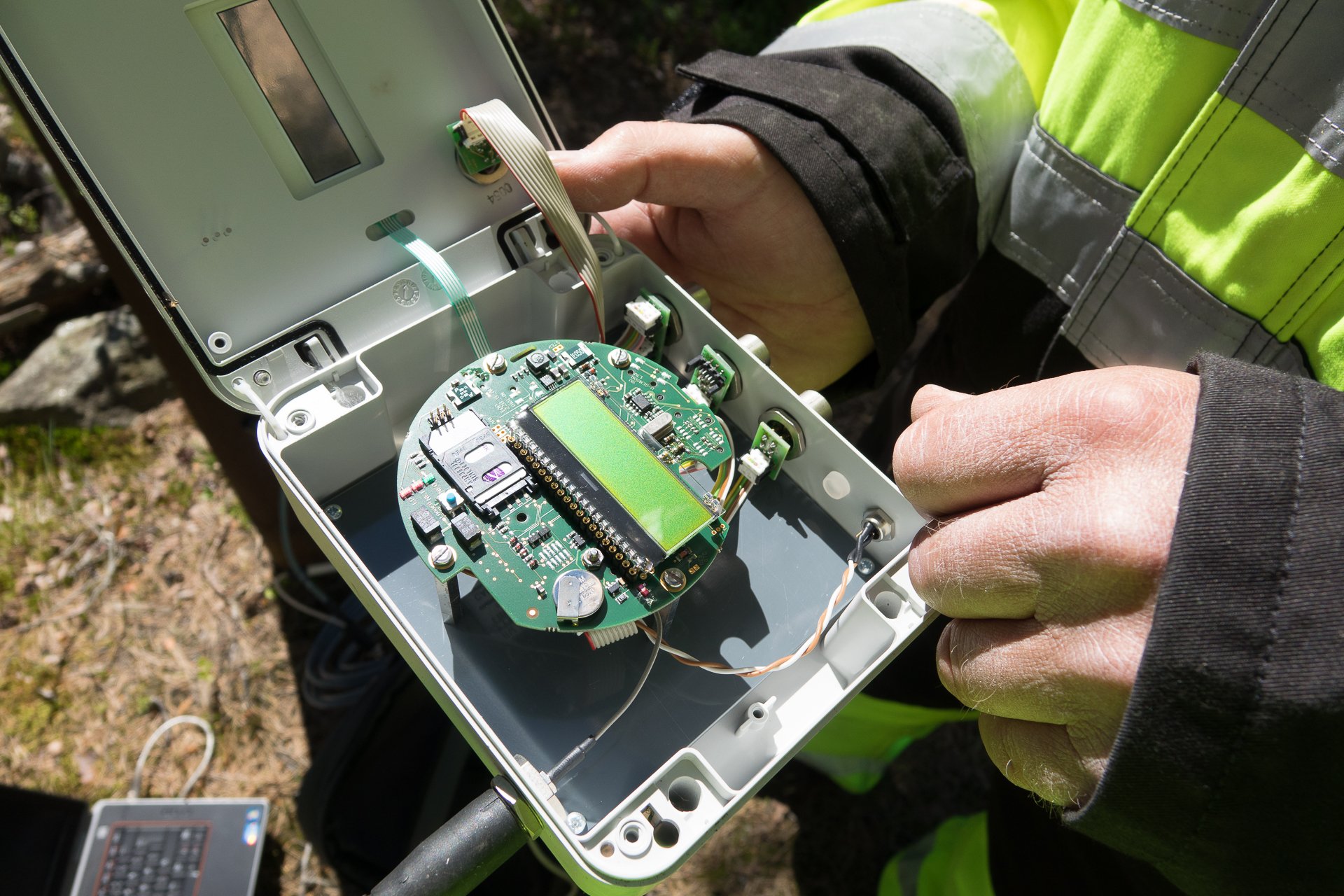

Etter litt oppdager Øistein likevel den grå boksen i skogholtet. På en, to, tre har han rutinert koblet loggeren til PC, og finner fort svaret på hvorfor han ikke har fått noen data fra målestasjonen over helgen.

- Her var det ikke mye liv! Denne må ha slokna på fredag da det var tordenvær, slår Øystein fast. Da er det bare å ta med loggeren tilbake til kontoret på Ås for reparasjon og reise ut igjen i morgen.

Foto: Siri Elise Dybdal.

To mil lang tunell

Follobanen mellom Oslo S og Ski stasjon er Norges største samferdselsprosjekt. Den nye banen blir totalt 22 km lang og bygges for en hastighet på opptil 250 km i timen. Prosjektet vil halvere reisetiden fra Oslo til Ski fra 22 til 11 minutter. Hovedarbeidet startet i 2015, og det er planlagt at det nye dobbeltsporet skal være ferdig i desember 2021.

Tunnelen i Follobanen vil ifølge Jernbaneverket være omkring to mil lang og ligge 21-160 meter under bakken. Follobaneprosjektet skal bruke fire tunnelboremaskiner for å bore ut den to mil lange tunnelen. Tunnelboremaskinene har en fremdrift på rundt 15 meter i døgnet.

- Tunnelen ligger under grunnvannsnivået. Dersom vann skulle lekke inn i tunnelen slik at grunnvannet synker, kan dette forårsake setninger på overflaten. Dette kan igjen føre til skader på bygninger og infrastruktur, sier Øistein.

Dessuten kan en senkning av grunnvannsnivået påvirke vegetasjon, vann, vassdrag og lokale brønner som brukes i vannforsyning og til energiformål. Det må derfor planlegges grundig for å begrense den negative påvirkningen på omgivelsene fra en slik utbygging. Blant annet må man sette inn tiltak som hindrer at grunnvannet dreneres bort.

Overvåkningen til NIBIO skal påvise eventuelle endringer i vannstanden for grunnvann og overflatevann, slik at det kan gjennomføres nødvendige tiltak for å opprettholde vannmengden og vanntilgang til sårbar vegetasjon.

Vannkvaliteten må også sjekkes for forurensing. En NIBIO-ansatt har også vært på «fisketur» forteller Øistein - det vil si elektrofiske og bunndyrundersøkelser langs jernbanetraseen.

Follobanen 6_OYG3499.jpg

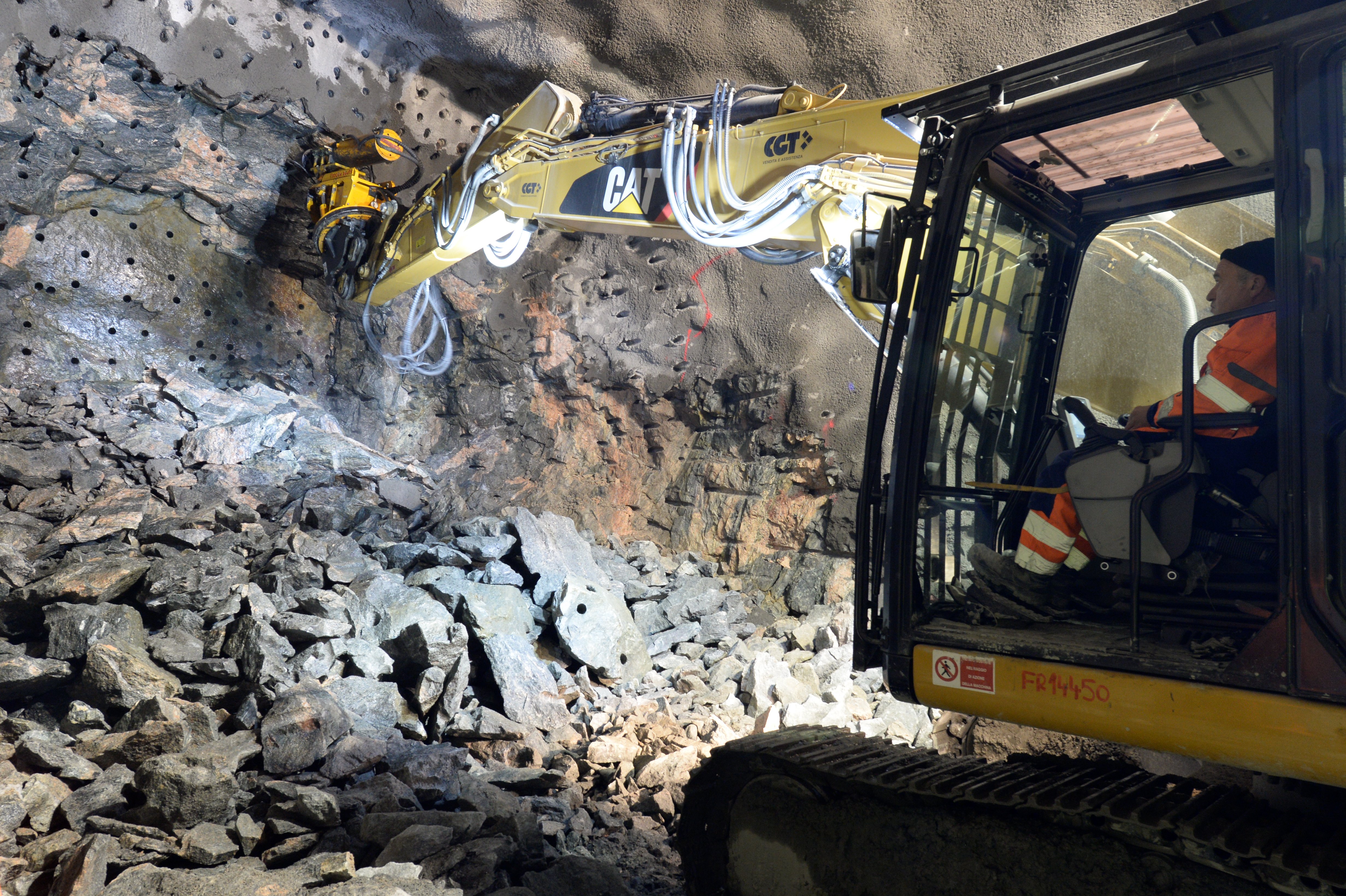

Etter at en borerigg har boret inntil 500 hull, må knallhard gneis gi etter for mekanisk bergbryting. «Drill & split» - eller mekanisk bergbryting – er en tidkrevende metode som anvendes for første gang i Norge. Det splittes bare en meter i døgnet, i motsetning til 10-15 meter ved vanlig sprengning. Foto: Øystein Grue, Jernbaneverket.

Mest tekniske feil

Enn så lenge er det for det meste tekniske feil som gjør at Øystein og teamet fra NIBIO må rykke ut til målestasjonene.

- Det er også en del hærverk på disse boksene. I belastede områder kan vi finne brukerutstyr og sprøyter i skapet. Eller så har de tagga inne i kassa, men det er jo greit nok. De er i hvert fall kreative, mener Øistein.

Når arbeidet med tunellen begynner for fullt, vil det nok være større spenning når det gjelder uregelmessigheter knyttet til grunnvannet.

Målestasjonene måler både grunnvannsnivået og trykket. En sensor nede i jorda sender informasjon om dette til en logger i et skap på bakken. Den kan for eksempel hente data en gang i timen eller hvert tiende minutt. Dataen blir overført til en database en gang i døgnet, og lagt ut på en egen nettside som Jernbaneverket følger med på.

Øistein sier det tekniske utstyret har kommet veldig langt siden han begynte med slike målinger i 1984.

- Det er stor forskjell på utstyret! Tidligere måtte vi ut i felt for å innhente all informasjonen selv. Utrustningen var dessuten større og tyngre. Nå er det et automatisk overvåkningssystem som henter inn data gjennom telenettet. Vi bare kobler oss på fra PC-en på kontoret. Men vi må ut i felt for å reparere hvis sensoren er feil da, legger han til.

Lang erfaring fra fagfeltet kommer også godt med. - Man har gjort mange feil og lært av disse. Da slipper vi å gjøre de samme feilene en gang til, sier Øistein nøkternt.

Foto: Siri Elise Dybdal.

Passer på fortidsminner

Vi kjører langs Ekebergåsen forbi sveitservillaer og stilige eneboliger med utsyn over en glitrende Oslofjord. Øistein er mer opptatt av måleboksene enn utsikten. Det er ikke langt mellom stasjonene langs denne veien.

- Hvis du ser inn i den busken ligger der en - og der mellom husene har du en til! Det er også mange hus som har målestasjoner inne, forteller han.

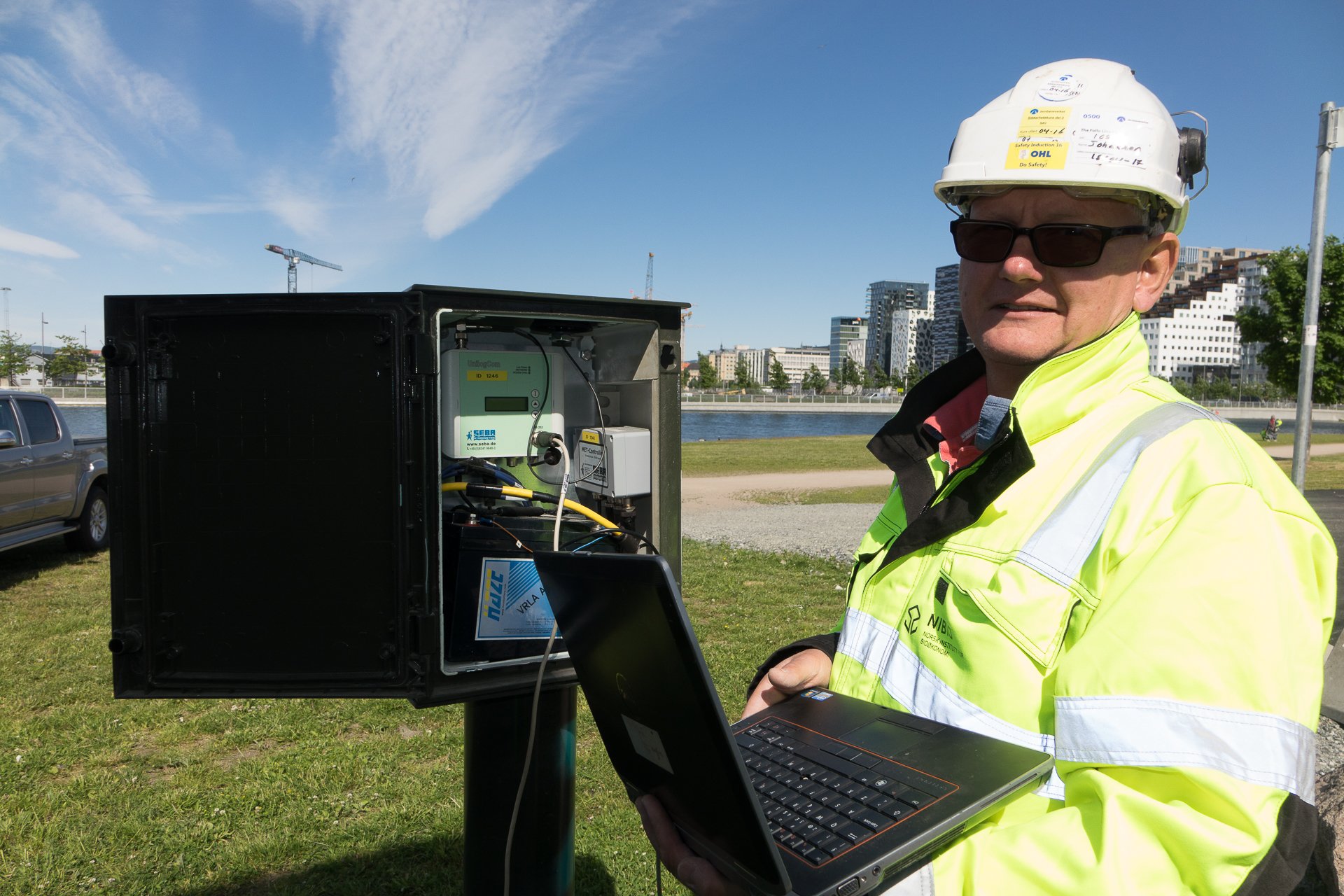

Vi er på vei til Middelalderparken. I det vi parkerer ved den grønne sletta ved Vannspeilet med utsikt over Sørenga, er en gruppe utenlandske utøvere til Bislet-games i ferd med å varme opp for treningsøkt. Bak oss på byggeplassen til Follobanen er det høy aktivitet med kraner, gravemaskiner og lastebiler som frakter ut sand og grus.

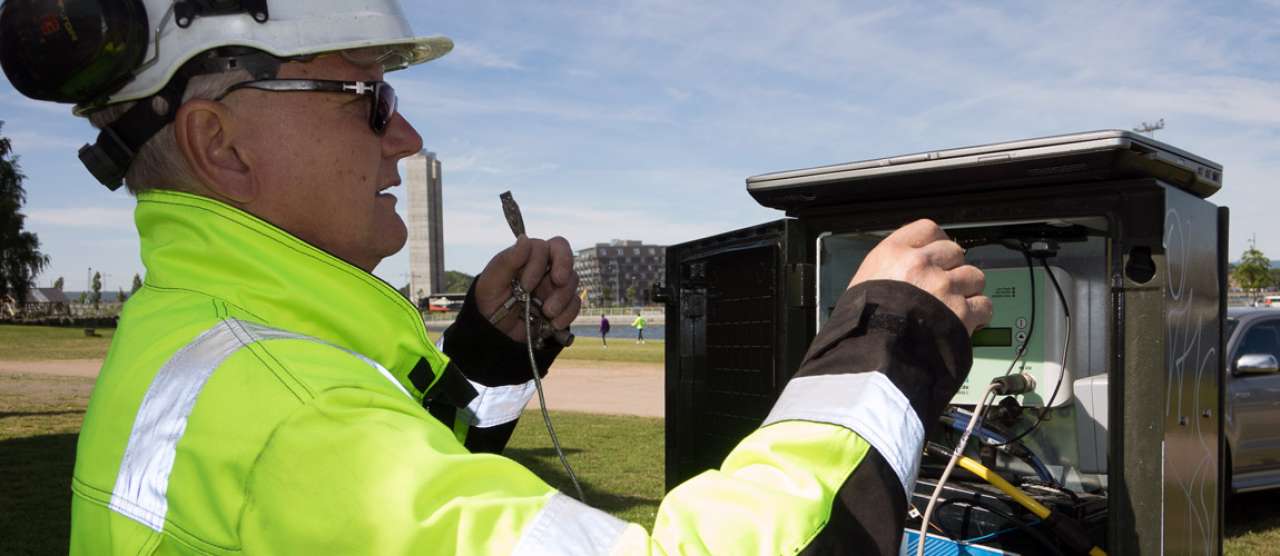

Øistein sjekker måleboksen. - En ustabil kobling, fastslår han.

Vi må videre. Neste punkt på listen er et møte med Vibeke Martens fra Norsk institutt for kulturminneforskning (NIKU). Vi skal sjekke en dårlig fungerende boks som er strategisk satt opp for å følge med på endringer i bevaringsforholdene til historiske kulturminner begravd her.

Det viser seg å være er en monteringsfeil, og heldigvis går det greit å få rettet på det tekniske denne gangen. Kulturskattene ligger trygt.

Foto: Siri Elise Dybdal.

Gårdbruker og tekniker

Det nærmer seg endt arbeidsdag og det er på tide å reise tilbake til NIBIO-basen på Ås. Det vil si for Øistein er det ennå noen arbeidsoppgaver igjen:

- Kona arvet en gård i Hobøl. Det er jo ofte litt å gjøre der. Men det går helt fint å kombinere med jobben. Jeg kunne nok ikke hatt en jobb der jeg dreiv å reiste omkring hele tiden. Men landbruket er så mekanisert nå at det går veldig greit, sier han.

Øistein trives også med mye frihet som tekniker. Vi har det nok ganske fritt i forhold til mange andre. Men til syvende og sist må vi levere det vi har lovet til kunden. Det går ikke an å sluntre unna, sier Øistein.



KONTAKTPERSON
Folk i felt

Feltsesongen er viktig for mange av NIBIOs ansatte. I løpet av noen få hektiske dager og uker skal det samles inn store mengder data – fra skogen, fra fjellet, fra åkeren, fra drivhuset, fra frukthagen, fra jorda og fra havet. Data som senere skal analyseres og danne grunnlag for rapporter, kart og vitenskapelige publikasjoner.

Vi har blitt med noen av folka våre ut i felt for å finne ut hva de egentlig holder på med.



Fakta om Follobanen

Prosjekt: Nytt dobbeltspor Oslo-Ski, Grunnvannsovervåking.
Banen får Norges lengste jernbanetunnel med 20 km og to løp.

Byggeperiode Follobanen: 2015-2021
Kostnadsramme Follobanen: 27.5 milliarder kroner.
Byggestart tunnel: 2015
Byggherre: Jernbaneverket

  • Follobaneprosjektet er svært omfattende. Et slikt storskala prosjekt vil i byggeperioden påvirke mennesker, natur og miljø. For Jernbaneverket er det viktig at anleggsarbeidet utføres på en slik måte at det er til minst mulig sjenanse for befolkning, eiendom, miljø og omgivelser.
  • Eiendommer som kan bli berørt av utbyggingen er kartlagt. Energibrønner og andre brønner blir registrert, mens grunnvannsnivået blir overvåket elektronisk. Tiltak blir gjennomført for å begrense og dempe støy.
  • Grundig planlegging for å begrense den negative påvirkningen på omgivelsene er nødvendig. Samtidig skal fremdrift og kostnader holdes under kontroll.

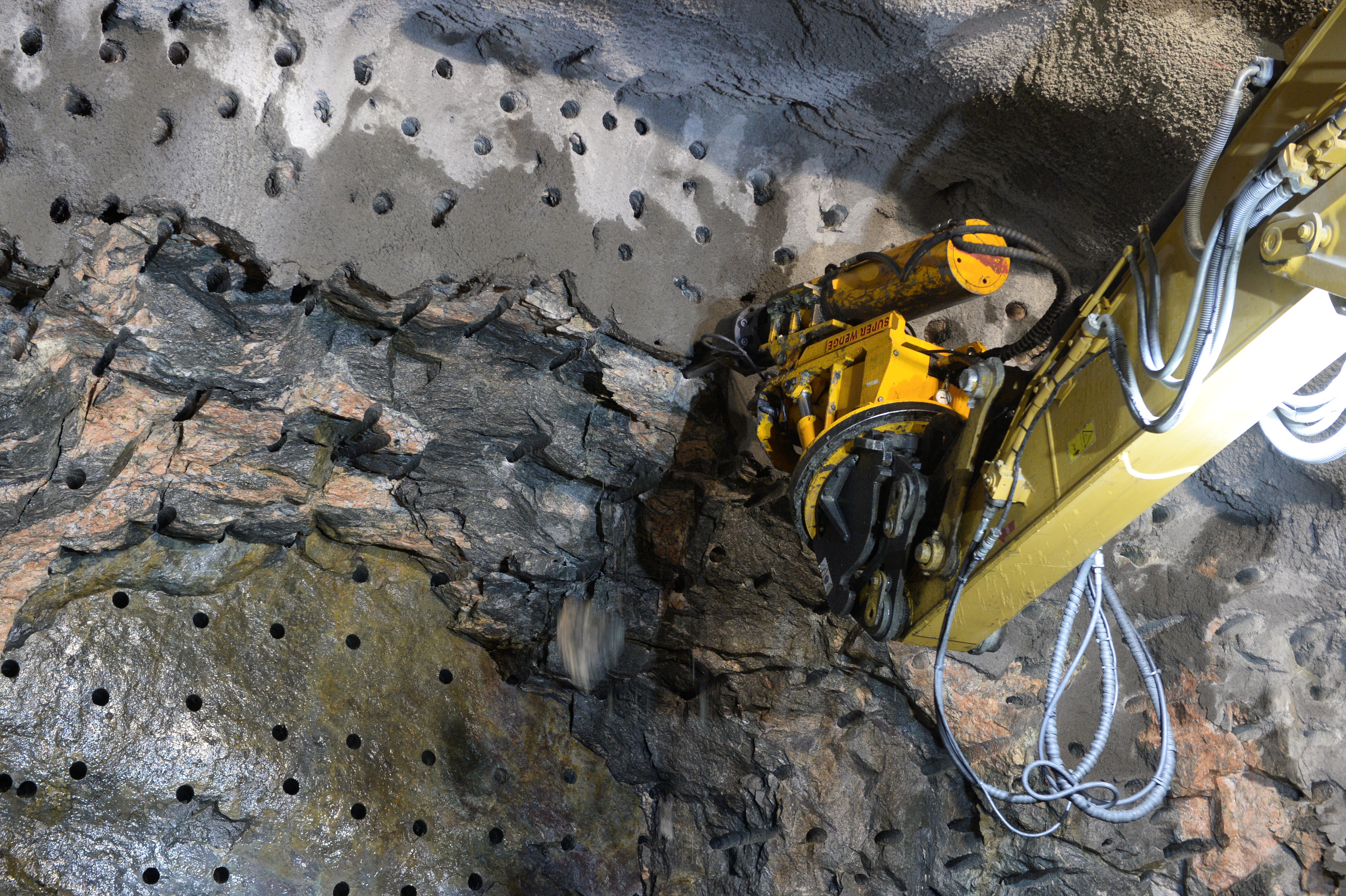

Follobanen.jpg Foto: Øystein Grue, Jernbaneverket.
